Obracečky s hydraulickým tlumením
Úspora času
Díky jednoduché a snadné manipulaci s formami si ušetříte nemálo času. Zaškolení obsluhy je taktéž jednoduché.
vysoká stabilita
Tahle obracečka vám nezaplní celou nástrojárnu a i přesto neztrácí na své stabilitě a je plně bezpečná.
Bezpečnost
Nejen stabilita, ale také celý princip obrácení formy byl vymyšlen tak, aby byl po celou dobu pod kontrolou operátora a práce s formou byla tak zcela bezpečná.
Vlastnosti / Výhody
-
hydraulické tlumení zajistí klidné překlopení bez rázů
-
snadná manipulace a jednoduché zaškolení obsluhy
-
masivní konstrukce s velmi dlouhou životností
-
navýšení bezpečnosti na pracovišti
-
nízká cena s možností výběru barvy RAL dle přání zákazníka
-
kompletně navrženo a vyrobeno v ČESKÉ REPUBLICE
Princip

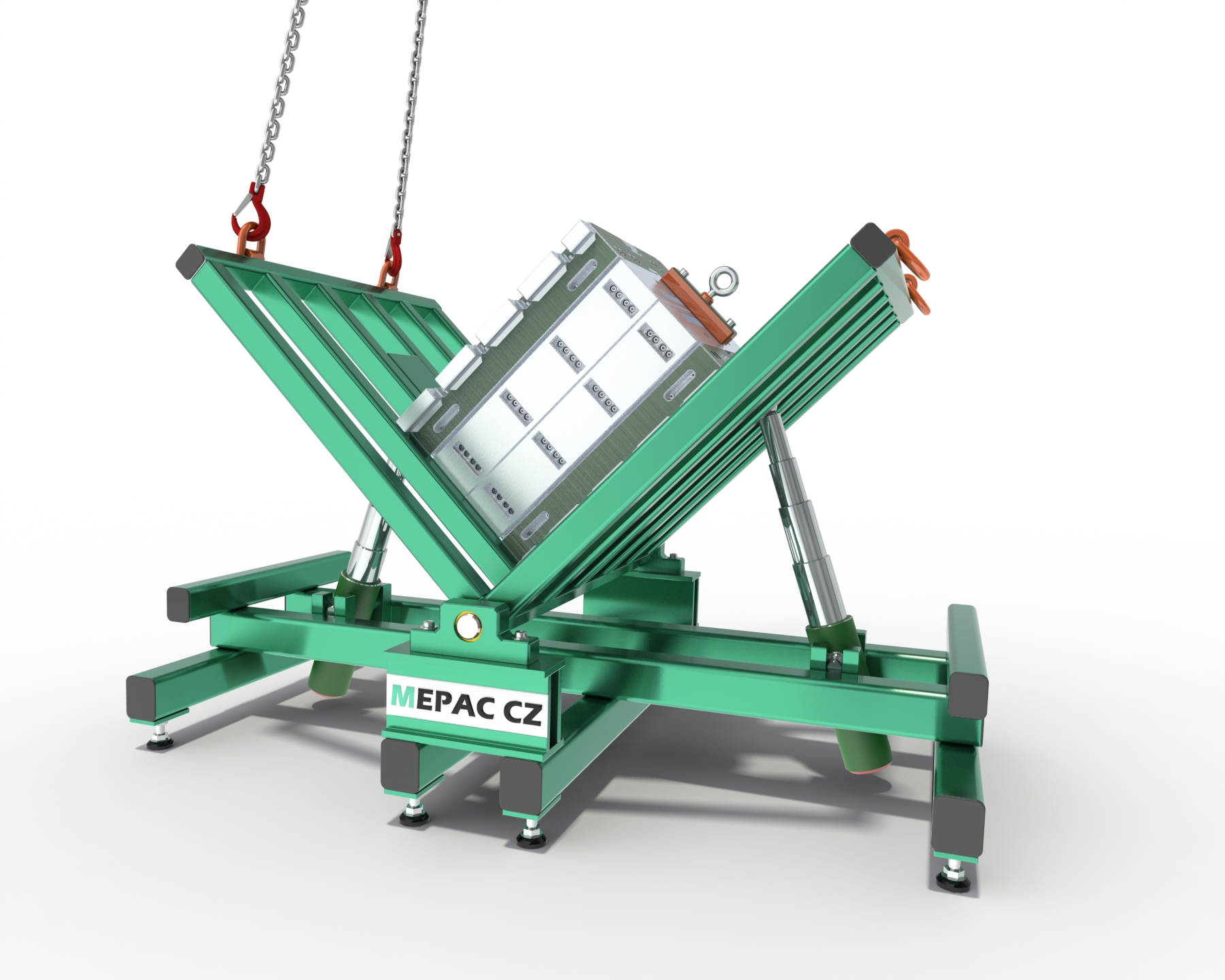

Břemeno o maximální váze, uvedené jako nosnost zařízení, se pomocí jeřábu, který dnes vlastní téměř každá nástrojárna, uloží na kovový „koš“ obracečky. Po převázání jeřábu na oka koše pomocí vhodných vázacích prostředků jej obsluha zvedne spolu s uloženou formou do horní polohy, poté se koš vlivem gravitace sám pomalu a kontrolovaně překlopí díky promyšlenému systému hydraulického tlumení. Tím se forma otočí o 90 stupňů. Po odháknutí závěsných ok, je forma připravena k přemístění na systém pro otevírání forem.
Technické parametry
Typ |
KPC 5 000 |
KPC 10 000 |
KPC 15 000 |
Nosnost |
5t |
10t |
15t |
Rozměr koše (mm) |
1 200 x 1 200 x 1 200 |
1 360 x 1 360 x 1 200 |
1 600 x 1 600 x 1 500 |
Opce
Posuvné příčky
Tato opce umožňuje formě více prostoru zezadu „koše“ pro hadice a další komponenty formy a tím zajišťuje i otočení forem jiného tvaru než kvádr.
Plech
Zajišťuje aby mezi konstrukci zařízení zespoda nepropadávaly určité komponenty formy a tím tak zabraňuje jejich poškození.
Guma
Přidává se na konstrukci ložného koše a znemožňuje tak případné pohnutí formy.
