Mechanické obracečky
Úspora času
Díky jednoduché a snadné manipulaci s formami si ušetříte nemálo času. Zaškolení obsluhy je taktéž jednoduché.
vysoká stabilita
Tahle obracečka vám nezaplní celou nástrojárnu a i přesto neztrácí na své stabilitě a je plně bezpečná.
Bezpečnost
Nejen stabilita, ale také celý princip obrácení formy byl vymyšlen tak, aby byl po celou dobu pod kontrolou operátora a práce s formou byla tak zcela bezpečná.
Vlastnosti / Výhody
-
snadná manipulace
-
jednoduché zaškolení obsluhy
-
navýšení bezpečnosti na pracovišti
-
nízká cena
-
malé nároky na prostor
Princip
Jak to funguje? Forma se pomocí jeřábu, který dnes už vlastní každá nástrojárna, uloží na kovový „koš“ obracečky. Po přeháknutí jeřábu na oka koše jej obsluha zvedne spolu s uloženou formou do horní polohy, poté nastaví fixační trámec obracečky do podpěrné polohy a koš obracečky na něj pomalu spustí. Tím se forma otočí o 90 stupňů. Následně se koš ukotví přetočením podpěrného trámce do horní polohy. Po úspěšném ukotvení koše a odháknutí závěsných ok, je forma připravena k přemístění na systém pro otevírání forem.

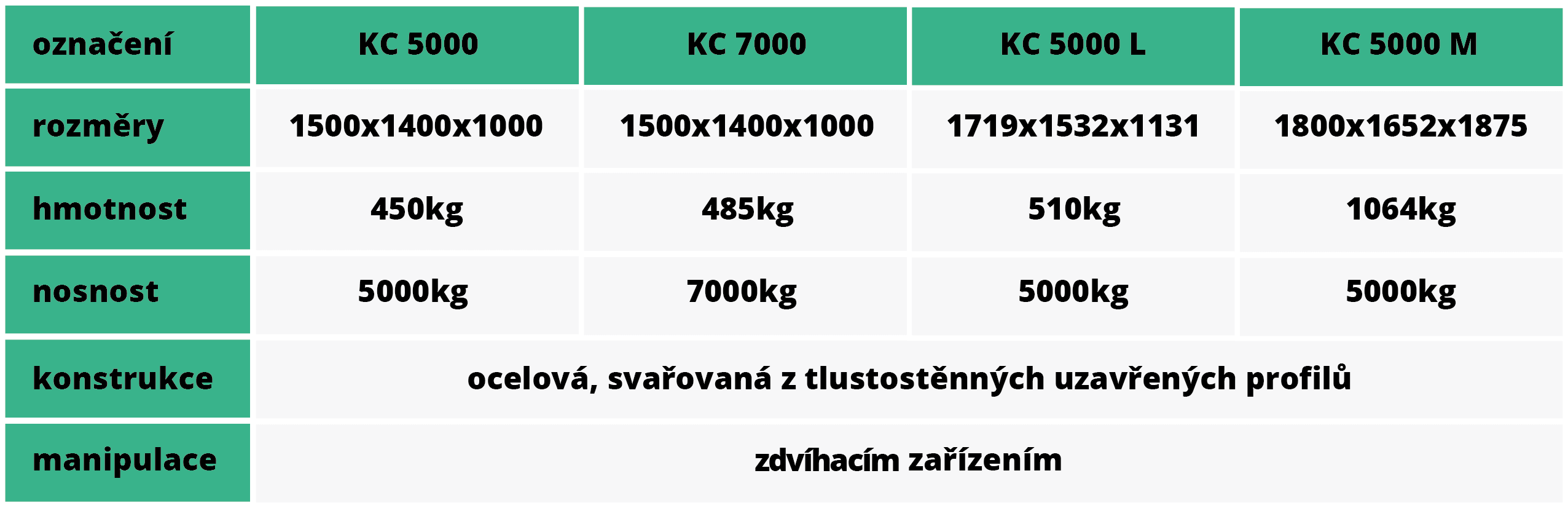

Technické parametry
Opce

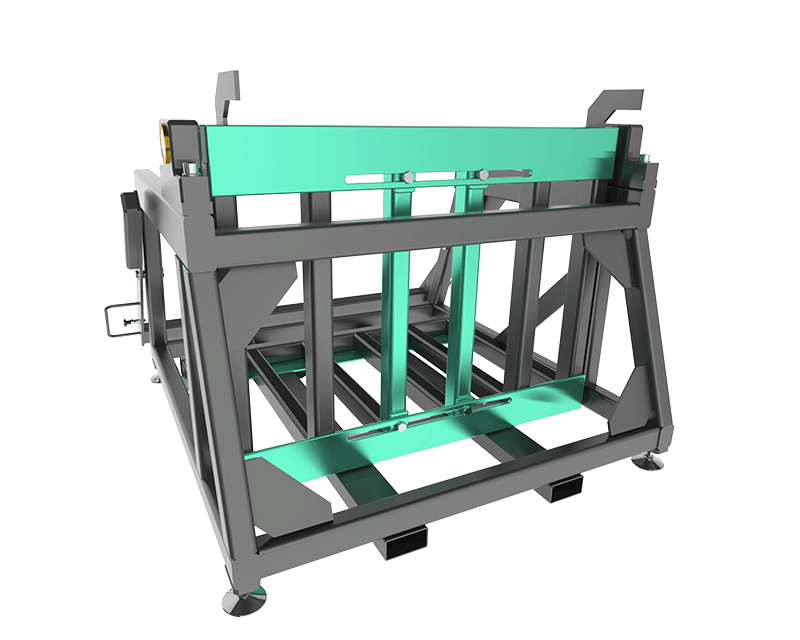

Posuvné příčky
Tato opce umožňuje formě více prostoru zezadu „koše“ pro hadice a další komponenty formy a tím zajišťuje i otočení forem jiného tvaru než kvádr.

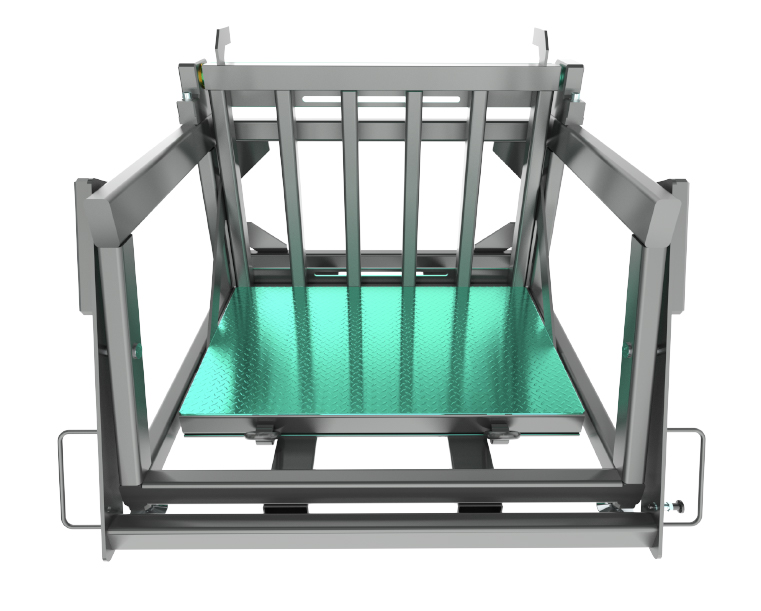

Plech
Zajišťuje aby mezi konstrukci zařízení zespoda nepropadávaly určité komponenty formy a tím tak zabraňuje jejich poškození.

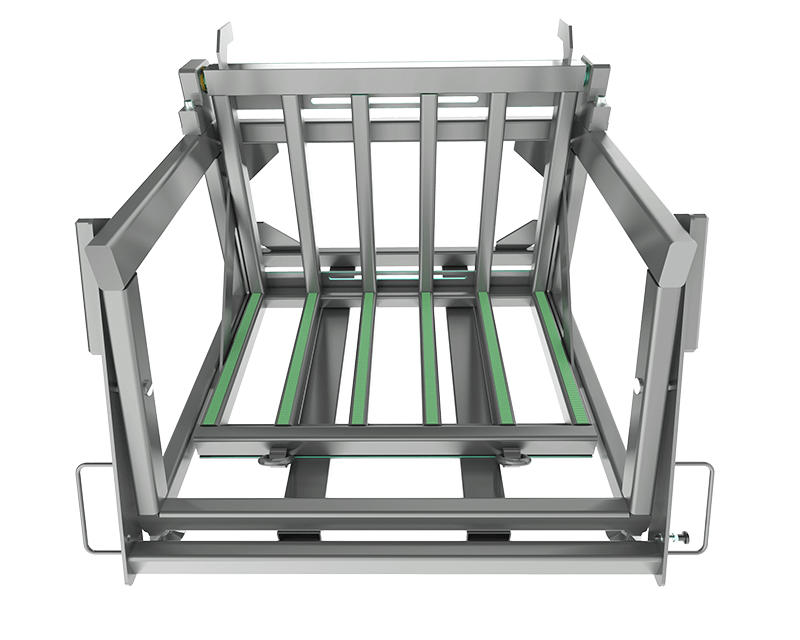

Guma
Přidává se na konstrukci ložného koše a znemožňuje tak případné pohnutí formy.
